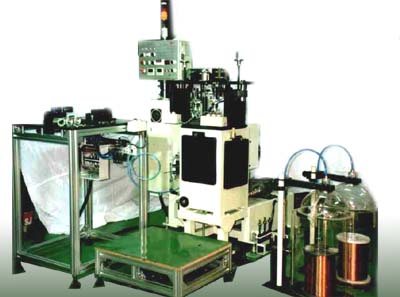

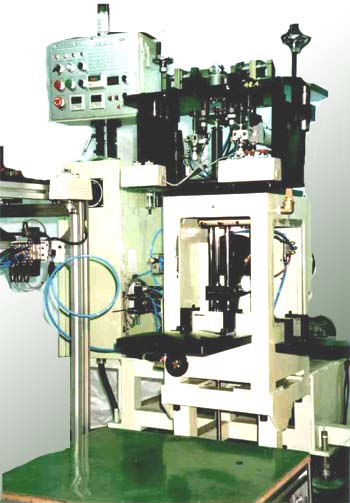

フィールド コア 巻線機

型式 : ME-AWC

* 製品の 概略 説明


ユニバシャル モーター 2 スロット用 フィールド コアの 巻線に 使用しますので 2スロットの 巻線が 同時に なります。 治具の 着脱は ワン タッチ ボタンで 作業します。積層の 高さ 変更と 角度の 変更が 簡単に 出来ます。 高速で 巻線が 出来ますので 速度の 調節が 出来ます。


<<動映像>>

 300k

* 仕様

フィールド コア 内徑 : o30〜o40o
外徑 : o50〜o60o
積層 : 最大 70o
スロット : 2 スロット
巻線 スピード : 160 Turn/40秒 以内 (調整可能)
角度 : 100。〜140。
ストローク : 60〜180o
電源 : 3o220V
メイン モーター : 3.7?
ポンプ モーター : 0.4?
空圧源 : 5sf/? 以上
オプション : 巻線 ツール 自動 着脱 装置 プログラム 装置

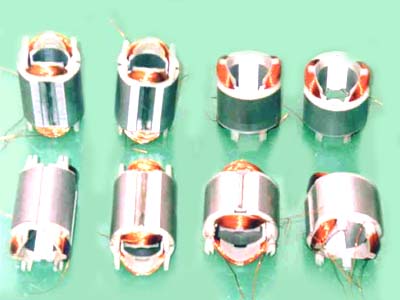

<適用製品>>
