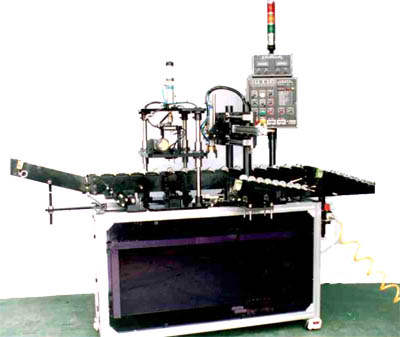

① 설비명 : 2종 이형 SLOT 절연지 삽입기 (MODEL : MF-WI)

  * 기능의 개략 설명
  본 기계는 소형 STATOR의 SLOT에 TAPE 상태의 절연지를 정치수로 절단 후 성형하여 전자동으로
  삽입 합니다.
  본 기계는 특히 SLOT의 형상이 2 종류로 틀린 STATOR에 적용하며 2 조의 DIE SET가 부착되어 있으며
  2종류의 SLOT에 동시에 절연지를 삽입하는 설비입니다.
  (동형 SLOT의 경우는 2 SLOT 분의 절연지가 동시에 삽입되므로 기계의 TIME은 반으로 줄어 듭니다.)
  특히 PRESS 실에서 타발한 STATOR를 적재함에 쌓아 (200EA∼300EA) 절연지 삽입기에 자동으로 삽입
  취출도 가능합니다.

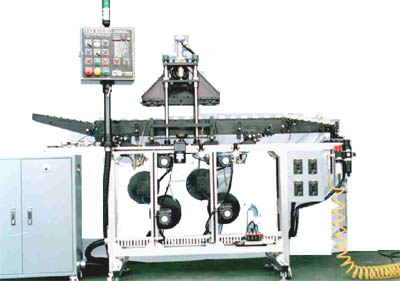

  ② SHAFT 휨 판정기 (MODEL : MF-SS)

  * 기능의 개략 설명
  본 기계는 ROTOR SHAFT의 직진도를 확인하여 양부 판정하는 설비로 ±0.001mm 의 치수 정밀도를 가진
  LINER SCALE를 부착하여 양부 판정하며 ROTOR의 자동화 라인에 적합 합니다.

  ③ SHAFT FINISHING M/C ( MODEL : MF-SF)

  * 기능의 개략 설명
  본 기계는 ROTOR SHAFT의 표면조도를 높이기 위하여 사용하는 설비이며 소결 베어링과의 마찰을 줄이기
  위하여 (소음) 소결 베어링의 자리를 (2개소) ROLL PAPER를 사용하여 FINISHING 하는 설비입니다.
  사후드 휨 판정기와 같이 사용하며 ROTOR 자동화 라인에 적합 합니다.

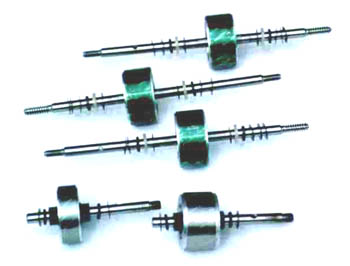

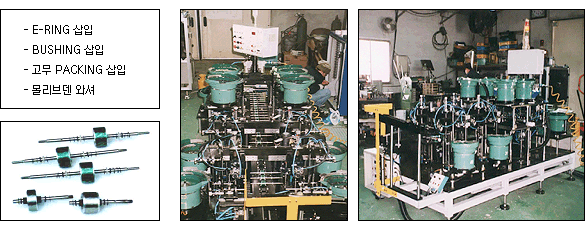

  ④ ROTOR ASS'Y 자동 조립기 (MODEL : MF-RA)

  * 기능의 개략 설명
  본 기계는 ROTOR에 조립되는 다음의 부품을 양측에서 자동 조립하는 설비입니다.

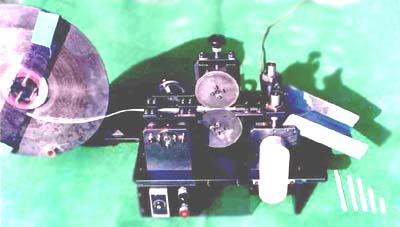

  ⑤ 절연지 절단기 (MODEL : MF-WC)

  * 기능의 개략 설명
  본 기계는 STATOR CORE의 WEDGE를 자동으로 일정한 길이를 SETTING하여 성형하고, 절단하는
  설비로 STATOR CORE의 삽입은 수동으로 한다.

  생산하는 STATOR CORE의 종류가 많을 때 사용하며 저렴한 가격으로 설비를 구입할 수 있습니다.

  * WEDGE 종류 : 폴리에스텔 필림 또는 절연지
     두께 : 0.18t 이상
     폭 : MAX 130㎜ (폭이 틀릴 경우 ROLLE 제작 필요함)
     절단길이 : MAX 130㎜ (조정가능함)

  * CYCLE
     TIME : 0.5sec/EA (50mm 기준)
