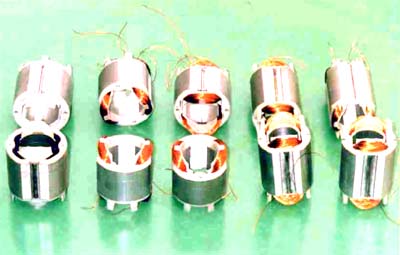

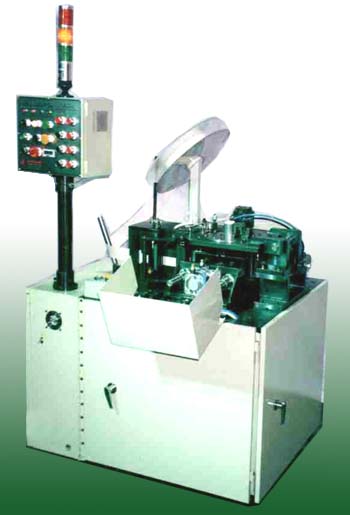

① STATOR 용 절연지 삽입기 (MODEL : ME-SW, FIELD 용)
* 기능의 개략 설명
2 SLOT용 STATOR에 절연지를 삽입하는 기계로 DIE SET를 사용하여 일정한 길이로 절단, 성형, 삽입하는
설비입니다.
|
|
 |
* 사 양
FIELD CORE 내경 : ø30∼ ø50mm
외경 : ø50 ∼ ø80mm
적층 : MAX 100mm
SLOT : 2 SLOT
절연지 폭 : 40 ～ 100mm
두께 : t0.18 이상
|
② ARMATURE용 절연지 삽입기 (MODEL : ME-AWI )
|
|
* 기능의 개략 설명
본 기계는 UNIVERSAL M/T의 ARMATURE에
절연지를 자동 삽입하는 설비로
M/T와 CAM을
사용하여 절단길이가 일정하며 HIGH SPEED로
작업 가능합니다.
SLOT수 설정은 COUNTER로 변경 가능하며
JIG의 변경은 TOGGLE CLAM로 간편하게
교환 가능합니다.
ARMATURE 코아 ; 외경 : ø25∼ ø80mm
적층 : MAX 100mm
SLOT 개수 : 6 ~ 24 SLOT
절연지 폭 : 10 ~ 30mm
절연지 두께: t0.12mm 이상
|
|

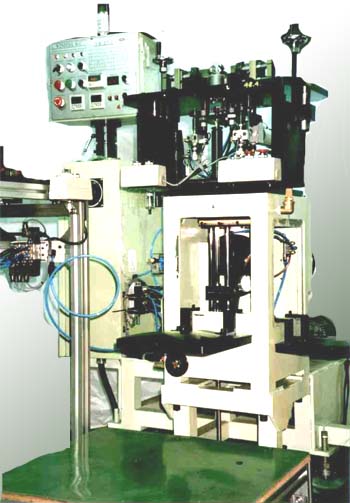

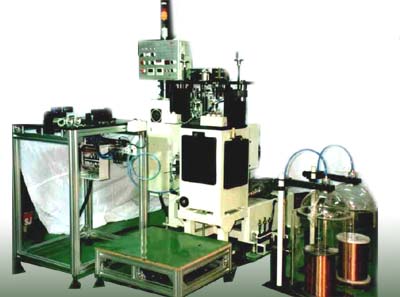

③ FIELD WINDING M/C (MODEL : ME-AWC)
* 제품의 개략 설명
UNIVERSAL MOTOR 2 SLOT용 FIELD의 권선에 사용하며, 2SLOT의 권선이 동시에 이루어집니다.
JIG의 SETTING은 ONE TOUCH BUTTON에 의하여 이루어지며 적층의 길이 변경, 각도 변경이 자유로우며
고속으로 WINDING이 이루어집니다.
|
|
* 사 양
FIELD 내경 : ø30 ∼ ø40mm
외경 : ø50 ∼ ø60mm
적층 : MAX 70
SLOT : 2 SLOT
CYCLE TIME : 160 TURN/40sec 이내.
각 도 : 100°∼140° 조정가능
STROKE : 60 ~ 180 mm
전 원 : 3ø 220V
MAIN MOTOR : 3.7㎾
PUMP MOTOR : 0.4㎾
공 기 압 : 5㎏f/㎠
OPTION : FORMER 자동 착탈장치
HAND LOADER
|
|
|

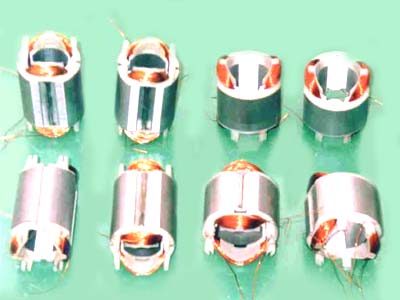

<적용제품>
|

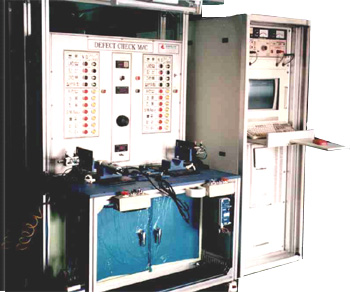

⑤ HAND GRINDER 종합 시험기 (MODEL : ME-HG)
* 설비 개략 설명
본 설비는 HAND GRINDER의 전기적 특성을 CHECK하며 PC와 연결하여 생산관리 PROGRAM 에 의한
생산수량 관리를 할 수 있도록 되어 있습니다.
특성 CHECK 항목은 다음과 같이 분류 하였습니다.
| 순 번 |
일 반 |
진 동, 소 음 |
NO |
| 내 압 |
전 류 |
단 선 |
S/W |
불 꽃 |
외 관 |
기 타 |
A/R |
B/R |
공 진 |
팬 |
기 어 |
SUM |
|
|
| 상기 설비는 전자동이 아닌 반자동 TYPE으로 구성되어 있습니다. |
 |

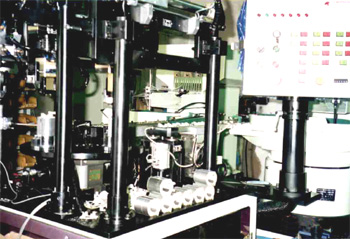

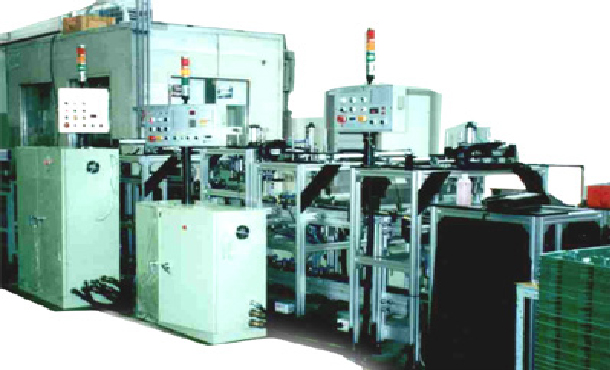

⑥ STATOR TERMINAL BOAD 자동 조립기 (MODEL : ME-ST)
* 기능의 개략 설명
본 기계는 STATOR의 절연지 삽입 후의 공정으로 COIL의 절연을 위하여 조립 되며 PARTS FEEDER를
사용하여TERMINAL BOAD를 자동으로 공급하며(2EA) 4 STEP INDEX를 사용하였고,전후 공정을
연결하여 무인으로 가동되게 설계 제작 되었습니다.
|
| |
 |
|
|

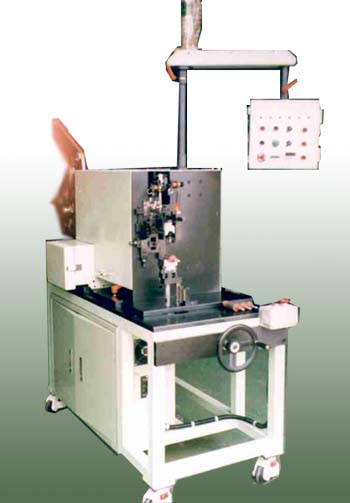

⑦ ARMATURE WEDGE 절단기
|
* 기능의 개략 설명
BRUSH MOTOR의 ARMATURE에 권선 후 절연을
목적으로 WEDGE를 삽입 합니다. 그런데 삽입하는
방법에는 2종류가 있습니다. 대량 생산을 위하여
전용기를 사용하는 방법과 (자동가능-금액고가) 절단
만 자동으로 하고(금액저렴) 삽입은 수동하는
방법입니다.
본 설비는 후자에 속하며 절연지의 길이는 자유자재로
조정이 가능하며 CAM 방식을 사용하여, 속도가 빠른
장점이 있습니다. ROLL 재료를 걸어 만 놓으면 원하는
길이의 WEDGE를 초당 2EA 씩 절단 가능합니다.
* 사 양
절연지 폭 : 6mm～20mm
절연지 두께 : 0.15mm 이상
절단 길이 : 30～150mm (조정 가능)
|
|
|
|
