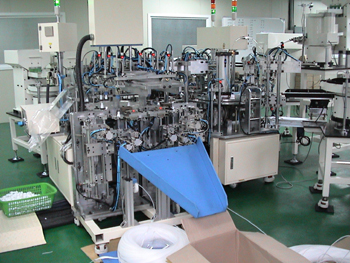

① 에쎈스 전자동 조립기 (MODEL : PM-EA )
|
|
|
본 설비는 에쎈스 펌프 용기를 8종의 부품을
PARTS FEEDER를 사용하여 순차적으로
자동조립 검사를 실시합니다.
* 생산량 : 2∼2.5sec/EA
|
 |
| * 공 정 : 1차 인덱스(10공정) |
① 실린더 ASS'Y공급
③ 밸브공급
⑤ 피스톤공급
⑦ C.CAP공급
⑨ 언로딩 |
② 오일도포
④ 피스톤폴더공급
⑥ 이동압입
⑧ 1차압입
⑩ IDLE
|
 <SAMPLE> |
| * 공 정 : 2차 인덱스(8공정) |
① 로 딩
② 스프링공급
③ 헤드공급
④ 2차압입 |
⑤ 예비검사
⑥ 언로딩
⑦ IDLE
⑧ IDLE
|
| * 공 정 : 3차 인덱스(8공정) |
① 로 딩
② 지크검사
③ 리크검사
④ 불량취출 |
⑤ 호스압입
⑥ 호스압입
⑦ IDLE
⑧ IDLE
|
|

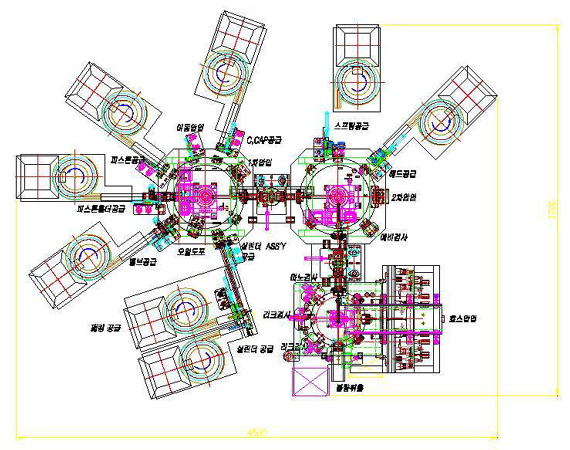

 <도면 LAY-OUT> |
|

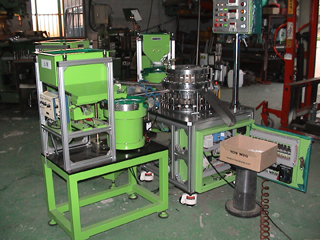

② STEM 자동 조립기 (MODEL : PM-ST)
|
|
|
본 설비는 MIST SPRAY에 사용되는 부품3종을
전자동으로 조립하는 설비이며 최대 생산량
180EA/min가 가능한 설비로서 PARTS FEEDER
3대를 사용하였으며 중앙 조립부의 TABLE은
MOTOR 속도제어가 가능하며 전자동 무인
가동설비입니다.
* 생산량 : MAX 3EA/sec
|
|
|
③ MIST SPRAY 자동검사기 (MODEL : PM-FAI)
|
|
본 설비는 MIST SPRAY의 반제품을 자동으로
검사하는 설비로서 8STEP INDEX로 완전자동으로
검사합니다.
* CYCLE TIME : 1sec∼1.5sec/EA
|
<MIST SPRAY 자동 검사기>
|
④ MIST 반자동 조립검사기 (MODEL : PM-EAI) |
|
본 설비는 MIST SPRAY의 CYLINDER
ASS'Y와 대캡을
조립후 검사하는 설비로서
8 STEP INDEX TABLE을
사용하였으며 치구
는 18 SET를 장착하여 1회에 2EA씩
생산토록
설계되어 있습니다.
CYLINDER ASS'Y는 외주조립후 여러기종의
대캡을
생산가능토록 되어있습니다.
* CYCLE TIME : 2∼2.5sec/EA
|
<MIST 반자동 조립검사기>
|
|

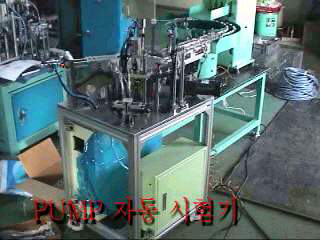

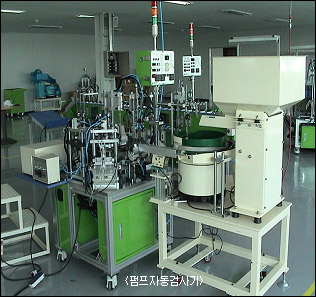

⑤ 에쎈스 PUMP자동 검사기 (MODEL : PM-FA1-2)
|
|
본 설비는 에쎈스 펌프 자동검사기로 AL CAP이 부착되지 않은 상태로 검사하는 설비로 제작되어 있으며 양품에 후 작업으로 AL CAP조립작업을 진행합니다. AL CAP이 부착되었을 경우에는 수동으로 공급합니다.
<공정>
① PUMP 공정(자동) ② 예비 런링(자동)
③ 마노 검사(자동) ④ 리크 검사(자동)
⑤ IDLE ⑥ 불량취출(자동)
⑦ 양품취출(자동) ⑧ IDLE
* CYCLE TIME : 2∼2.5sec/EA
|
 |
|

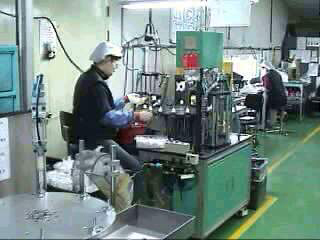

⑥ MIST 반자동 조립기 (MODEL : PM-EHA)
|
|
|
본 설비는 MIST SPRAY의 실린더 ASS'Y와
대캡을
조립하는 설비입니다.
대캡의 종류가 많을 경우사용합니다.
* CYCLE TIME : 2∼2.5sec/EA
|
<MIST 반자동 조립기>
|
|

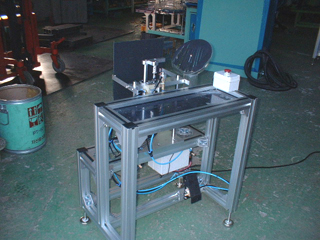

⑦ 노즐 각도 검사기 (MODEL : PM-NA)
|
|
본 설비는 MIST SPRAY 용기중 CAP의 노즐
각도를
육안으로 검사하는 설비 로서 기존에
는 수동으로 4∼5회
작동하는 공정을 자동화
하여 CAP을 로딩하는 것으로
공정이 끝나게
설계되어 있으며 가격이 저렴합니다.
CYCLE TIME : 2sec/EA
|
<노즐 각도 검사기>
|
|

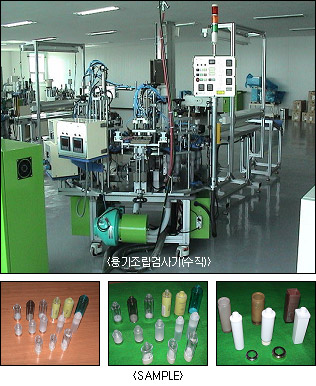

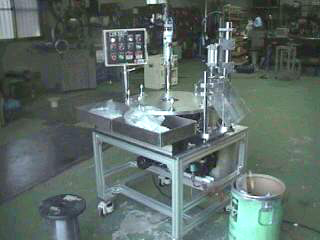

⑧ 용기조립검사기(수직TYPE)(MODEL : PM-EMB)
|
|
본 설비는 화장품 용기 조립검사기로, 이중용기 조립도 가능토록 설계되어 있으며 용기,피스폰,받침캡을 조립하는 설비로 피스톤의 찍힘불량,누수불량을 검사하는 공정이 부착되어 양품만을 생산할 수 있도록 제작됩니다
① 용기공급 - 수동 ② 정전에어분사(청소)
③ 실리콘도포 ④ 피스톤 공급 - 수동
⑤ 피스사 상.하 검사 ⑥ 압력확인(진공)
⑦ IDLE(검사공정 추가 기능) ⑧ 불량취출
⑨ 받침 캡 공급(수동) ⑩ 압입
⑪ 양품취출 ⑫ IDLE
* 작업인원 : 3명
* 규격 : 외형 ø25~ø50mm, 길이 50~150mm
* 육안 검사ㅅ 콘베어는 별도
* 생산량 : 2~2.5SEC/EA
|
|
|

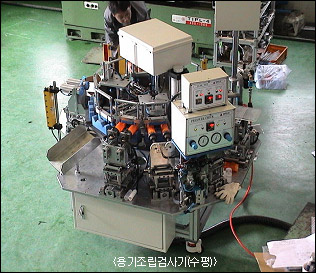

⑨ 용기조립검사기(수평TYPE)(MODEL : PM-EMH) |
|
본 설비는 화장품 용기 조립검사기로, 이중용기 조립도 가능토록 설계되어 있으며 용기,피스폰,받침캡을 조립하는 설비로 피스톤의 찍힘불량,누수불량을 검사하는 공정이 부착되어 양품만을 생산할 수 있도록 제작됩니다
① 용기공급 - 수동 ② 정전에어분사(청소)
③ 실리콘도포 ④ 피스톤 공급 - 수동
⑤ 피스사 상.하 검사 ⑥ 압력확인(진공)
⑦ IDLE(검사공정 추가 기능) ⑧ 불량취출
⑨ 받침 캡 공급(수동) ⑩ 압입
⑪ 양품취출 ⑫ IDLE
* 작업인원 : 3명
* 규격 : 외형 ø25~ø50mm, 길이 50~150mm
* 육안 검사ㅅ 콘베어는 별도
* 생산량 : 2~2.5SEC/EA
|
 |
| |
|
|

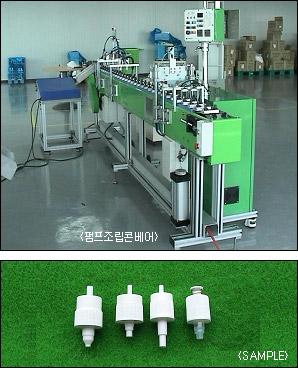

⑩ 펌프 조립 콘베어(반자동)(MODEL : PM-EC)
|
|
본 설비는 에센스 펌프 조립 설비로 반자동으로 구성되어 있으며, 작업자의 숙련도에 따라 콘베어 속도를 조절할 수 있습니다.(2열로 구성)
① 실린더 + 패킹공급(수동)
② 실리콘 분사(자동)
③ 볼 공급(자동)
④ 스프링 공급(자동)
⑤ 피스톤 SEMI ASS'Y + 캡 공급(수동)
⑥ 압입(자동)
⑦ 예비런닝(자동)
⑧ 취출(자동)
* 생산량 : 1~2SEC/EA
|
|
|

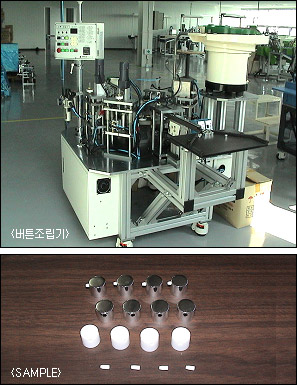

⑪ 펌프 버튼 조립기(반자동)(MODEL : PM-EB) |
|
본 설비는 에센스 펌프의 버튼을 조립하는 설비로 프라스틱 버튼, 알루미늄 캡, 노즐을 조립합니다.
<작업공정순서>
① 내캡공급-PARTS FEEDER(자동)
② 내캡안착(자동)
③ 외캡안착(수동)
④ 외캡위치조정 1차(자동)
⑤ 외캡위치조정 2차(자동)
⑥ 위치확인 및 크램프(자동)
⑦ 노즐압입-PARTS FEEDER(자동)
⑧ 양품 및 불량취출(자동)
* 생산량 : 2~2.5SEC/EA
|
 |
| |
|
|

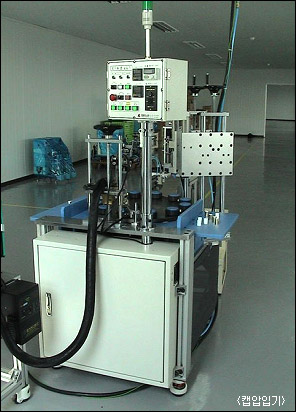

⑫ 펌프 AL CAP조립기(반자동)(MODEL : PM-CA)
|
|
본 설비는 알루미늄 캡에 핫멜트를 내경에 도포하고 프라스틱 내캡을 조립하는 설비로써 작업자의 숙련도에 따라 인덱스 회전 속도를 조절 할 수 있도록 구성되어 있습니다.
* 생산량 : 0.8~1.0SEC/EA
|
|
|
