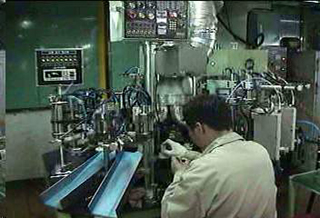

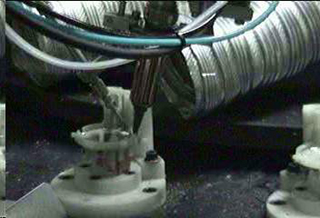

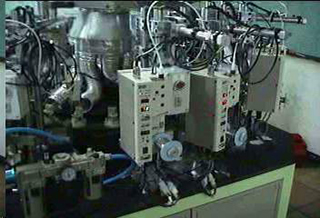

| ① 대형 타이어 TUBE CORE CAP 조립기 |
* 제품 개략 설명
타이어를 생산 후 TUBE내의 공기를 빼내어 CORE 와 CAP을 자동으로 체결하는 설비로써 대형일 경우는
BELT CONVEYOR를 사용하고 이송은 INDEX를 사용하여 일정한 PITCH 이송을 하므로써 자동화가
가능토록 설계 제작되어 있습니다.
전 공정은 18 STEP 으로 구성되어 있습니다.
|
 |
 |
| MODEL : AM-LCC |
|
[동영상 감상하기]
 300k |
|
| ② 중형 타이어 TUBE CORE CAP조립기 |
* 제품 개략 설명
중형 타이어 일 경우는 16 INDEX TABLE을 사용 하였으며 대형 설비에 비하여 COMPACT 하게
제작 되었습니다. 제품의 LOADING 1인이 수동으로 작업함.
* CYCLE TIME : 4sec/1EA
|
 |
 |
| MODEL : AM-MCC |
|
|
| ③ 커넥팅 로드 절단기 |
* 제품 개략 설명
본 기계는 엔진용 부품인 커넥팅 로드의 절단을 위하여 사용하는 전용기입니다.
구동은 M/T와 유압 SYSTEM 으로 구성되어 있습니다.
* CYCLE TIME : 8sec/1EA
|
 |
 |
| MODEL : AM-CR |
|
|

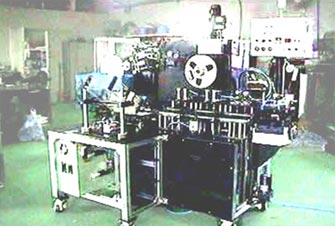

| ④ CARD 음성 인식기용 FILM 접착기 |
* 제품 개략 설명
|
본 기계는 종이 카드에 (110 X 200)음성이
들어 있는 TAPE를 (폭6) 특수 접착제를
사
용하여 접착하고, 절단하는 설비로
전자동
으로 설계 제작 되었습니다.
TAPE ROLL은 ONE TOUCH로 교체가
가능하며
작업 완료된 CARD가 일정하게
정리되어
UNLOADING도 간편하게 되어있
습니다.
* CYCLE TIME : 3sec/1EA
|
 |
|
MODEL : AM-FC |
|
| ⑤ 소형 SWITCH용 SPRING CAP 자동조립기 |
MODEL : AM-SC
* 제품 개략 설명
본 기계는 소형 SWITCH용 부품을 자동 조립하는 설비로써 3가지의 부품을 자동조립, 코킹, 검사하는
설비입니다.
10 STEP INDEX를 사용 하였습니다.
* CYCLE TIME : 3sec/1EA
|
 |
 |
|
< 적 용 제 품 >
[동영상 감상하기]
300k
|
|

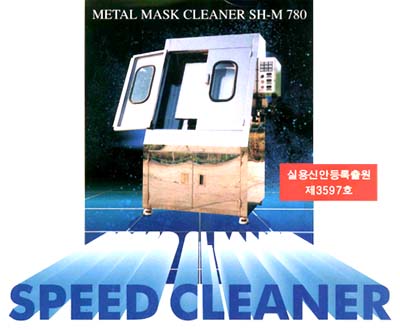

| ⑥ 세척기
|
 |
SPEED CLEANER의 장점
- 세척 시간이 50초입니다
- 초음파 세척으로 세척력이 월등합니다
- 전용 세척액이 불필요 합니다 (현 사용 중인 I.P.A액으로 세척합니다)
- 세척액 흡입구와 토출구에 FILTER를 사용 하여 오염도가 없습니다
- 세척시간 조정이 가능합니다
본 사양
- 외형치수 W:1000 D:900 H:1800(SUS)
- 전원 AC 220V
- AIR압력 4Kgf/㎠이상
- 초음파출력 40KHz 1200W
- 세척액보관 60ℓ(18ℓ로 세척가능)
- 건조시간 약 5분
- 세척시간 약 50초(조정가능)
- 펌프유량 AIR PUMP : 53ℓ/min
* 설비 금액이 저렴합니다
* STENCIL SIZE : 700 X 800mm
* 단자간 PITCH가 0.5mm이하는 수동세척이 불가능 합니다
* 당사는 세척기는 0.1mm PITCH도 문제가 없습니다
|
|

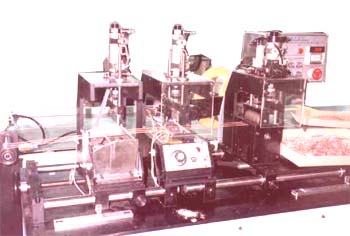

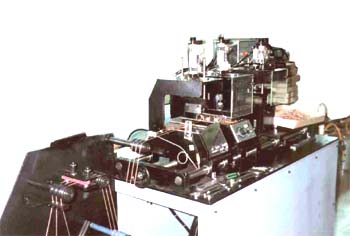

| ⑦ 금사선 DIPPING & 절단기 |
MODEL : AM-DP
* 기계의 개략 설명
본 기계는 스피커 연결용 금사선을 자동 DIPPING, 절단하는 설비로 3EA ROLL을 걸어 동시에 작업 가능
합니다.
절단 길이 조정은 수치 SETTING만으로 변경 가능합니다.
|
|
|

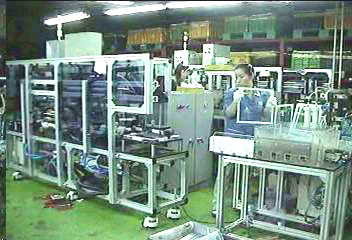

| ⑧ 투명유리조립기 |
MODEL : AM-GA
* 기능의 개략 설명
본 설비는 소형 오븐 렌지의 전면 투명 유리 자동 조립
기로써
IN LINE TYPE으로 설계되었으며, 8개의
공정이 동시에
이루어지도록 되어 있습니다.
* 설비 사양
폭 : 1.2M
길이 : 4.5M
공정 : 12공정
* CYCLE TIME : 5sec/1EA
[동영상 감상하기]
300k
|
 |
|
